بررسی اجمالی محصول

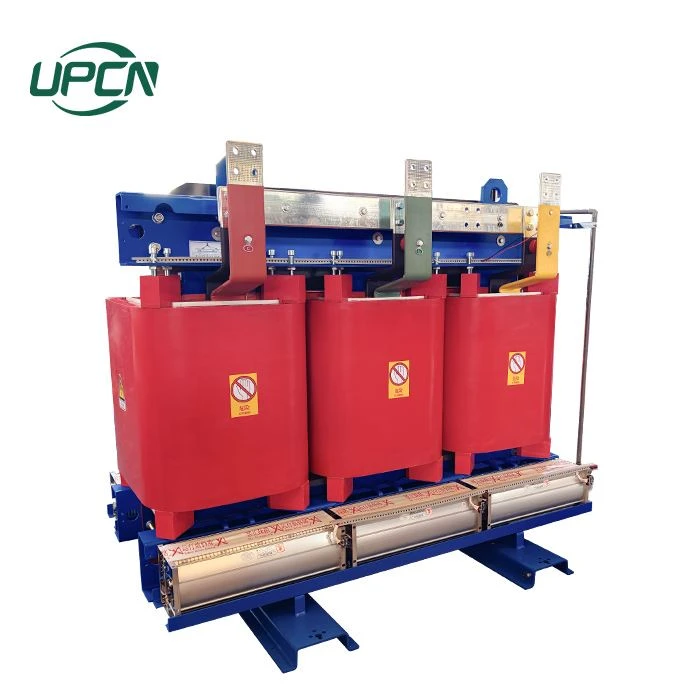

ترانسفورماتور نوع خشک 1000 کیلو ولت آمپر دارای عایق ریخته گری رزین اپوکسی است و دارای چندین ویژگی کلیدی است: تلفات کم (بدون کاهش اتلاف بار تا بیش از 20٪، راندمان انرژی عالی، عملکرد اقتصادی و بدون تعمیر و نگهداری). تخلیه جزئی کم (مخلوط رزین از روش‌های اختلاط خارجی پیشرفته و فناوری گاز زدایی خلاء برای اطمینان از اختلاط یکنواخت و حذف کامل حباب‌های هوا استفاده می‌کند که منجر به تخلیه جزئی بسیار کم، قابل کنترل زیر 5 عدد می‌شود). و هر دو سیم پیچ ولتاژ بالا و پایین تحت خلاء و فشار ریخته گری می شوند، که هم کپسولاسیون کامل و هم اشباع بین نوبتی عایق رزین را فراهم می کند.
ریخته گری ترانسفورماتور نوع خشک 1000 کیلو ولت آمپر دارای ساختاری متراکم و پخته شده است که ضد شعله، ضد انفجار و سازگار با محیط زیست است. مواد عایق مانند فایبرگلاس که در سیم پیچ های سیم پیچ استفاده می شود، خود خاموش شونده هستند و از ایجاد قوس در طول اتصال کوتاه جلوگیری می کنند و رزین تحت حرارت زیاد گازهای سمی یا مضر تولید نمی کند. استحکام مکانیکی بالا: رزین پر شده با پرکننده باعث تفاوت اندک در ضریب انبساط در قالب ریخته‌گری، انقباض کم پخت، تنش داخلی کم و سختی بالای محصول می‌شود. مواد تقویت کننده از پیش ساخته شده در لایه های کپسوله رزین اپوکسی بر روی سطوح داخلی و خارجی سیم پیچ های فشار قوی و پایین قرار می گیرند و ساختاری متراکم شبیه بتن مسلح ایجاد می کنند. بنابراین، استحکام مکانیکی آن حتی بیشتر از رزین اپوکسی خالص است و آن را قادر می سازد تا نیروهای الکترودینامیک اتصال کوتاه ناگهانی را بدون آسیب تحمل کند.
مشخصات فنی
|
شماره |
درجه فنی |
|
شماره مدل |
مبدل نوع خشک کن برای روغن خشک کن |
|
ظرفیت ثابت |
1000kVA (سیستم تقاضای قابل تنظیم) |
|
برق وارداتی (Gaogu) |
6.6kV،10kV،11kV،20kV،22kV،22.9kV،35kV (سیستم تقاضای قابل تنظیم) |
|
صادرات برق (کم فشار) |
0.38kV، 0.4kV، (سیستم تقاضای قابل تنظیم) |
|
محدوده تنظیم ولتاژ |
± 5٪، ± 2 × 2.5٪، (سیستم تقاضای قابل تنظیم) |
|
تعداد فازها |
سه فاز (سیستم تقاضای قابل تنظیم) |
|
فرکانس |
50 هرتز / 60 هرتز |
|
گروه پیوند |
Dyn11,Yyn0,Yd11,Dyn5,YNd11 (سیستم تقاضای قابل تنظیم) |
|
مواد سیم پیچ |
آلومینیوم/مس |
|
بدون افت بار |
(سیستم تقاضای قابل تنظیم) |
|
از دست دادن بار |
(سیستم تقاضای قابل تنظیم) |
|
بدون جریان بار |
(سیستم تقاضای قابل تنظیم) |
|
حد افزایش دما |
100K,125K (مطابق با عایق کلاس F/H) (سیستم تقاضای قابل تنظیم) |
|
امپدانس اتصال کوتاه |
(سیستم تقاضای قابل تنظیم) |
|
روش خنک کننده |
AN (خنک کننده طبیعی) یا AF (خنک کننده هوای اجباری) |
|
کلاس عایق |
کلاس F (کلاس H اختیاری) |
|
تخلیه جزئی |
کمتر یا مساوی 5 pC |
|
استانداردهای پیاده سازی |
IEC،GB،JIS،ANSI،IEEE،UL |
سناریوی استفاده
سوالات متداول ترانسفورماتور نوع خشک
1. تفاوت بین ترانسفورماتور نوع خشک و روغن غوطه ور چیست؟ کدام را انتخاب کنم؟
نوع خشک ایمن در برابر آتش، بدون تعمیر و نگهداری و ایده آل برای استفاده در داخل ساختمان است. روغن غوطه ور هزینه کمتری دارد و برای کاربردهای فضای باز مناسب است. نوع خشک را برای مناطق داخلی و حساس به آتش انتخاب کنید.
2. آیا ترانسفورماتور نوع خشک نیاز به تعمیر و نگهداری منظم دارد؟ چقدر طول می کشد؟
تقریباً بدون تعمیر و نگهداری - فقط گاهی اوقات گرد و غبار را تمیز کنید. طول عمر معمولاً 25 تا 30 سال تحت عملیات معمولی داخل ساختمان است.
3. چه ظرفیت، ولتاژ و گزینه های سفارشی را پیشنهاد می کنید؟
ظرفیت های 30 کیلوولت آمپر تا بیش از 10000 کیلو ولت، ولتاژ اولیه تا 35 کیلوولت، ثانویه 0.4 کیلو ولت/0.69 کیلوولت. طراحی سفارشی، محوطه، رنگ و لوگو موجود است.
اطلاعات محصول و گواهینامه ها
ما مدارک فنی کامل و اسناد کیفی زیر را ارائه می دهیم:
• برگه داده ایمنی مواد (MSDS)
• گزارش تست کارخانه
• گواهی انطباق
